产品特点
• 高稳定性液位测量传感元件，长期稳定性好；
• 高精度，可达 0.05%FS；
• 温度测量，分辨率 0.05℃；
• 全温区温度补偿，全量程数字校准；
• 过载能力强；
• 宽电源供电，5～30VDC；
• RS485 标准 MODBUS-RTU 协议，可在 DCS 或 PLC 系统中使用；
• 内部可循环存储记录＞3 万条；
• 低功耗特性，休眠状态工作电流<5μA；
• 产品同时带有电源反接保护及浪涌电压保护；
• 全不锈钢（或钛合金）外壳密封结构，IP68 防护。
QDGK4711高精度TD压力是一款可外部供电和内部电池自供电的地下水监测仪器，可用于长期记录水深(压力)和温度,全不锈钢结构,水位记录仪包含了水位及温度传感器、内置大容量非易失性存储器及高容量长寿命锂电池，所有功能都集成在直径 24mm 的金属外壳的仪器内，适合地表水、地下水及环境的水位测量。
性能指标
水位 测量范围：0mH2O～5mH2O…200mH2O 精度：±0.05%FS 分辨率：0.005%FS 零点温度系数：0.005%FS/℃ 满量程温度系数：0.005%FS/℃ 长期稳定性：＜±0.05%FS/年 过载能力：2 倍满量程压力 温度 温度测量范围：-20℃～100℃ 温度分辨率：0.05℃ 温度传感器精度：±0.2℃ | 存储 记录频率：1～5760 分钟 内部电池寿命：10 年（记录一次/60 分钟） 内存容量：＞30000 条记录（水位+水温+电池电压+时间） 实时时钟：＜±5 分钟/年 补偿温度：0℃～50℃ 工作温度：-10℃～80℃ 贮存温度：-20℃～85℃ |
电气特性 供电电压:（5～30）VDC(外部电源)； 3.6V DC（内部电池） 通信接口保护：2kV 浪涌电压 负载能力：128 个寻址节点 输出方式：RS485 接口，MODBUS-RTU 协议 传输距离：1km | 机械特性 传感器寿命：＞106 次满量程压力循环 接液材质：不锈钢 316L 密封圈材质：氟橡胶 外壳材质：316L 不锈钢（可选钛合金） 电缆材质：聚氯乙烯，聚氨酯 重量：约 300 克 |
待机电流：＜5μA 工作电流：＜5mA 绝缘：100MΩ@50V | 振动：20g，（20～5000）Hz 冲击：20g，11ms 防护等级：IP68 |

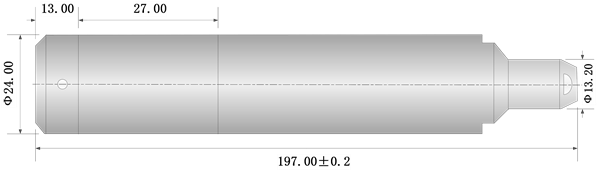

外形结构：（单位为毫米）
电气连接
序号 | 线色 | 电气定义 |
1 | 红 | 24V+ |
2 | 蓝 | RS485+ |
3 | 绿 | RS485- |
4 | 黄 | GND |
