英国Marine Electronics—微地貌泥沙剖面监测仪

SRP水下泥沙运动监测声呐是用来水平安装在水底支架上，采集水下部分泥沙二维声呐图像，成像数据每隔一段时间记录一次，以便记录潮汐或水流运动带来的水底泥沙运动过程。

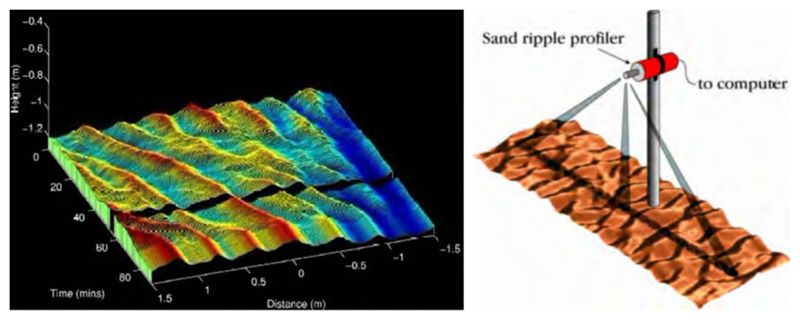

上图所示SRP沙纹剖面成像声呐系统记录的荷兰某地实验泥沙剖面在90分钟内的变化。在大约70分钟时，水槽内的人工波浪被关闭，图中可以看到，此后的沙纹不再发生变化。

泥沙沙纹剖面声呐（SRP声呐）在效果上相当于成像声呐，通过将回波振幅按照预先设置好的参数进行数字化处理，来对水下泥沙进行成像。这种方法使用户可以对数据进行后期处理，以去除背景噪声，以及去除中层水体目标如沙粒或鱼对成像造成的影响。SRP声纳工作频率2MHz，锥形波束宽度1.1°，能够提供扫描区域的准确距离与方位信息。扫描所覆盖区域有时甚至能达到360°。

通常，SRP声呐在接近水底处平行于水底安装，以120°角度对水底剖面矩形区域进行扫描。声呐也可自带数据自动记录装置，内置的硬盘可帮助实现远程数据采集。声学信号换能器整体包裹于PVC壳内，无外部运动部件，不会产生额外环境噪声。
