1、概述
北斗三号指挥型用户机，型号QDGK-632A，是一款支持北斗三号RDSS区域短报文和全球短报文、北斗二号RDSS和RNSS服务的指挥型用户机。可实现对下属北斗用户的短报文通信、通播、监收等业务功能。北斗二号下属支持200~1000个，北斗三号下属用户数200~5000个。
（图1-1 主机和天线 外观图）
2、主要功能
1）支持北斗三号RDSS短报文通信、通播、组播和下属监收功能。
2）支持北斗二号RDSS短报文通信，通播和下属监收功能。
3）具备指挥、位置与通信信息的实时监收和通播功能。
4）支持汉字、代码以及混合传输等三种电文传输方式。
5）标配管理后台软件，支持离线地图
3、主要技术指标
物理特征 | |
主机尺寸 | 330mm * 258.6mm * 32mm±2mm |
天线尺寸 | Φ220mm * 134mm±2mm |
主机重量 | 3.8Kg±0.1Kg |
天线重量 | 1.9Kg±0.1Kg |
RDSS | |
工作频率 | S: S1、S2C_d、S2C_p B2b L: Lf0、Lf1、Lf2、Lf4 |
接收灵敏度 | 对于专用段24kbps信息帧，误码率：≤10-5（信号功率：-123.8dBm），对于专用段16kbps信息帧，误码率：≤10-5（信号功率：-127.5dBm），对于专用段8kbps信息帧，误码率≤10-5（信号功率：-130.0dBm） |
接收通道数 | 北斗二号：10个 北斗三号：21个 |
发射信号功率 | ≥ 6dBW |
短报文通信频率 | 默认60秒，根据指挥卡频确定 |
单次通信长度 | 北斗二号：120个汉字 北斗三号：1000个汉字 |
抗窄带干扰 | ≥ 60dB |
RNSS 技术指标 | |
工作频率 | BD2 B1I 1561.098MHz±2.046MHz GPS L1 1575.42MHz±1.023MHz |
首次定位时间 | 冷启动：≤35s 热启动：≤1s |
定位误差 | 水平10m，高程10m（95%， PDOP≤4，重点区域） |
测速精度 | 0.1m/s |
定位测速更新率 | 1Hz |
定位模式 | 1）单B1定位 2）单L1定位 3）B1L1兼容定位 |
电源 | |
供电电压 | 12V～32V |
待机功耗 | 约8瓦 ( 24V | 240mA ) |
最大功耗（RDSS发射时） | ≤38W (10瓦功放，持续时间：约100ms) |
接口特性 | |
通讯端口 | 2路 RS232串口 1路 网口 |
通讯协议 | 4.0协议和《北斗三号民用终端通用数据接口要求》 |
环境指标 | |
工作温度 | 主机：-20℃～ +70℃。 天线：-40℃～ +70℃。 |
存储温度 | 主机：-40℃～ +85℃。 天线：-40℃～ +85℃。 |
湿热 | 能在为+45℃，相对湿度为95%的环境下正常工作。 |
振动 | 承受GJB 150.16A-2009中“第10类 低限完整性试验”，而具有保持结构和性能完好的能力 |
淋雨 | 天线单元满足GJB150.8A-2009 中所规定的有风源的淋雨试验，降雨强度250px/h,水平风速18m/s |
4、接口定义
数据接口1定义
管脚 | 定义 | 备注 |
1 | COM1_RX | 232电平，串口1收 |
2 | COM1_TX | 232电平，串口1发 |
3 | GND | 地 |
4 | NC | |
5 | NC | |
6 | GND | 地 |
7 | 1PPS | TTL |
8 | GND | 地 |
数据接口2定义
管脚 | 定义 | 备注 |
1 | COM2_RX | 232，串口2收 |
2 | COM2_TX | 232，串口2发 |
3 | GND | 地 |
4 | ETH_TX+ | 网口 |
5 | ETH_TX- | 网口 |
6 | ETH_RX+ | 网口 |
7 | ETH_RX- | 网口 |
8 | DGND | 地 |
5、结构尺寸

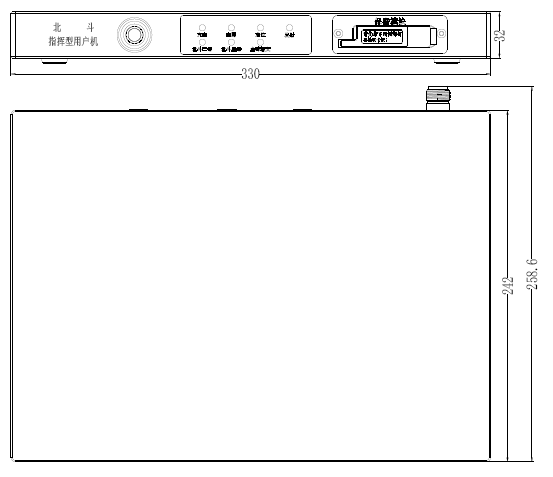

图5-1 主机结构尺寸示意图一

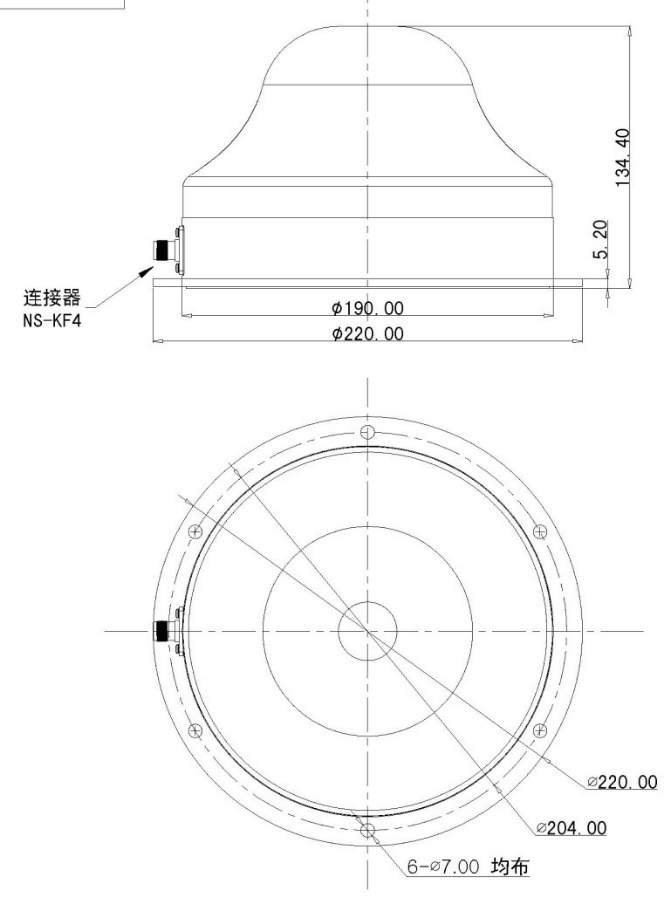

图5-2 天线尺寸图
6、装箱清单
序号 | 名称 | 数量 | 备注 |
1 | 主机 | 1 | |
2 | 天线 | 1 | |
3 | 天线线缆 | 1 | 标配：30米 |
4 | 串口数据线缆 | 1 | |
5 | 网口数据线缆 | 1 | |
6 | 电源适配器 | 1 | |
7 | 扳手 | 1 | |
8 | 使用维护说明书 | 1 |
