ECS400和ECT400是目前国际声呐市场上重量轻便、外形紧凑的高精度回声探测仪之一，可用于精确测量后向散射数据和高度数据。它是ROV/AUV导航的理想仪器，可用于基于导航目的的测深，沉积物运动监测，浪高/潮汐监测，桥墩冲刷监测，港口安全监控等领域。
功能特性
1、实时的全剖面后向散射数据记录
2、超轻便，直径50 mm，长70 mm
3、ROV/AUV导航的理想仪器
4、串口通讯（RS232，485，422）
5、兼容Hypack, Topcon receiver, HydroPro(Trimble)
6、用户友好的图形化软件满足快速图像更新
7、可集成倾斜（可选）
8、多种深度版本可选（最深1000 m）
应用领域
1.基于导航目的的测深
2.沉积物运动监测
3.浪高/潮汐监测
4.桥墩冲刷监测
5.港口安全监控
声学频率 | 450 KHz |
波束宽度 | 5º(-3dB)锥形波束 |
发射脉冲长度 | 10 us-200 us，步长10 us |
探测范围 | 0.15 m-100 m |
外壳 | ES400：表面阳极化处理的铝合金 ECT400：PVC |
接口 | SEACON |
操作深度 | 100 m（更大的深度可定制） |
接收脉冲频率 | 最高10 Hz |
采样频率 | 100 kHz |
水柱分辨率 | ＞7.5 mm |
距离分辨率 | ＜1.0 mm |
温度分辨率 | 0.1℃ |
温度精度 | 0.5℃(-10℃到50℃) |
倾斜度传感器（选配） | 双轴，水平操作 : ±90°倾角精度：0.1° |
数据输出方式 | RS232，RS485，RS422 |
数据通讯速度 | 4800-115200 baud（默认115200 baud） |
数据输出格式 | ASCII TXT，NMEA0183，或用户自定义 |

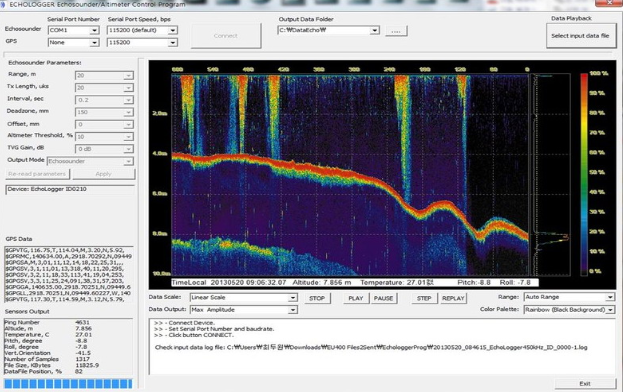

设定和数据读取 | Echologger控制程序或其它终端程序 |
供电方式 | 8-75VDC，最大功率2W |
工作温度 | -10℃到50℃ |

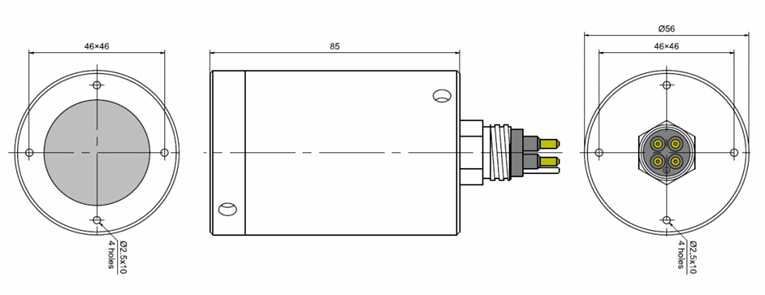

尺寸 | ECS400：直径55 mm，长70 mm ECT400：直径56 mm，长85 mm |
重量 | ECS400：310 g ECT400：270 g |
兼容性 | 兼容Hypack（NMEA），可集成GPS数据 |
|
ESC400 |
|
ETC400 |
