1、概述
QDGK-330A北斗三号数传终端，支持北斗三号RDSS通信功能，兼容北斗二号RDSS 通信功能，支持北斗+GPS信号体制。具备北斗短报文数据通信、位置报告和导航授时等功能。

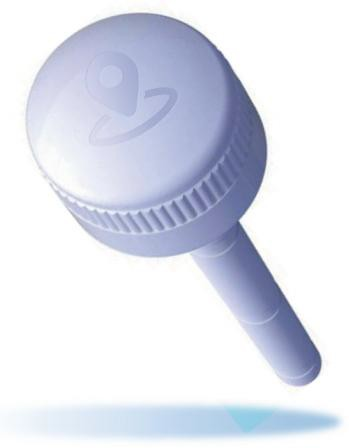

图1-1 主机示意图
2、主要功能
1) 北斗三号短报文数据传输
2) 北斗二号短报文数据传输
3) 双北斗用户卡，同时支持1 张北斗三号卡和1张北斗二号卡
4) 北斗位置报告
5) 北斗、GPS 双模定位导航、授时
3、主要技术指标
物理特性 | |
主机尺寸 | φ128mm * 71mm（不带支撑杆） |
RDSS技术指标 | |
工作频率 | S: S1、S2C_d、S2C_p L: Lf0、Lf1、Lf2 |
接受信号门限功率 | 北斗二号：≤ -127.6dBm 北斗三号： a）对于专用段24kbps 信息帧，≤-123.8dBm b）对于专用段16kbps 信息帧，≤-127.5dBm c）对于专用段8kbps 信息帧，≤ -130.0dBm |
接收通道数 | 北斗二号：10个 北斗三号：21个 |
发射信号功率 | ≥ 37dBm |
短报文通信频率 | 默认60 秒，根据北斗用户卡的频率确定 |
短报文长度 | 北斗二号：120 个汉字 北斗三号：1000 个汉字 |
动态特性 | 速度：300m/s 加速度：4g |
RNSS技术指标 | |
工作频率 | BD2 B1 1561.098MHz±2.046MHz GPS L1 1575.42MHz±1.023MHz |
首次定位时间 | 冷启动：≤35s 热启动：≤1s |
定位误差 | 水平10m，高程10m（95%， PDOP≤4，重点区域） |
测速精度 | 0.1m/s |
定位测速更新率 | 1Hz |
定位模式 | 1）单B1 定位 2）单L1 定位 3）B1L1 兼容定位 |
电源 | |
供电电压 | 12V ～ 32V |
待机功耗 | 约2 瓦( 24V/85mA ) |
最大功耗（RDSS 发射时） | ≤18W (5W 功放，持续时间：约1500ms) |
接口特性 | |
通讯端口 | 2 路RS232 串口(可定制成422、485 接口) |
通讯协议 | 4.0 协议和2.1 协议 |
环境指标 | |
工作温度 | -40℃ ～ +70℃。 |
存储温度 | -40℃ ～ +85℃。 |
湿热 | 能在为+45℃，相对湿度为95%的环境下正常工作。 |
振动 | 符合船用电子振动标准SC/T 7002.8-1992，频率1Hz～12.5Hz，位移幅值±1.6mm ；频率12.5Hz～25Hz，位移幅值±0.38mm；频率25Hz～50Hz，位移幅值±0.10mm；每个频率范围内持续振动时间不少于15min。 |
碰撞 | 符合船用电子设备碰撞标准SC/T 7002.9-1992，在加速度49m/s2、脉冲持续时间11ms，脉冲重复频率为60 次/min～80 次/min 条件下，碰撞1000次。 |
外壳防护 | 终端防护等级IP67。 |
盐雾 | 符合船用电子设备盐雾标准SC/T 7002.6-1992，+35℃连续雾化48 小时，；PH 值6.5～7.2；NaCl 浓度5％（质量）。 |
霉菌 | 符合SC/T 7002.12-1992 船用电子设备防长霉标准。 |
4、接口定义
管脚 | 定义 | 备注 |
1 | VCC | 电源+ |
2 | TX2 | 串口2-发 |
3 | RX2 | 串口2-收 |
4 | RX1 | 串口1 收 |
5 | GND | 信号地 |
6 | TX1 | 串口1 发 |
7 | GND | 电源地 |
5、结构尺寸

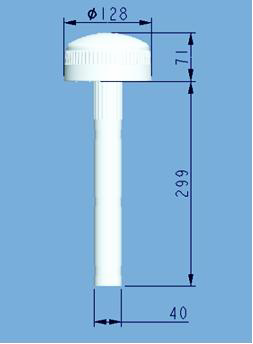

图 5-1 主机结构尺寸示意图一 替换

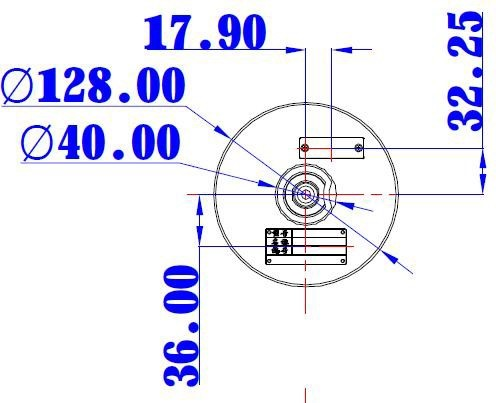

图 5-2 主机结构尺寸示意图二
6、装箱清单
序号 | 名称 | 数量 | 备注 |
1 | 主机 | 1 | |
2 | 专用线缆 | 1 | 标配：5米 |
3 | 支持杆 | 1 | |
4 | 固定锁紧 | 2 | |
5 | 使用维护说明书 | 1 | |
6 | 合格证 | 1 | |
7 | 包装箱 | 1 |
